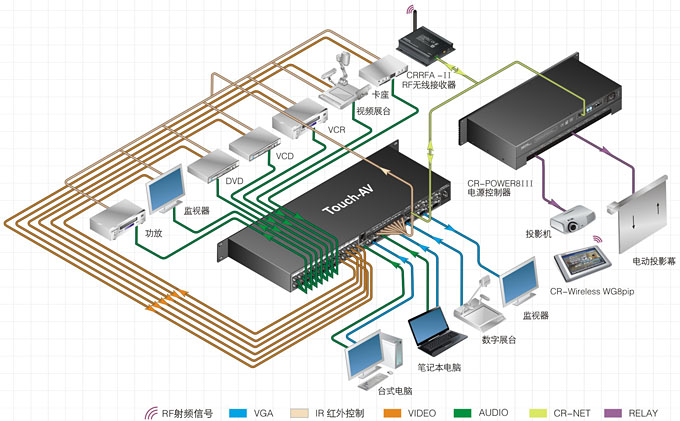

TOUCH-AV可編程中央控制主機是新一代的控制系統主機。采用先進的集成技術,提供高速準確的集中控制環境,提供多種可編程控制接口,開放式的用戶編程環境,完成各種復雜的控制接口編程??纱钆銫R-Wireless G7C/G7pip、CR-Wireless G8C/G8pip等觸摸屏和CRWM-8、CRWM-16按鍵使用。
| 產品型號 | TOUCH-AV |
| 處理器 | |
| CPU | 32位SamsungARM微處理器 |
| 處理速度 | 210MIPS |
| 存儲器 | |
| 標配內存 | 8MSDRAM,2MFlash,256K SRAM8路 |
| 擴展內存 | 可擴展至32M |
| 控制端口 | |
| COM端口 | 2個DB9公型,RS232/RS485通訊接口 |
| 紅外IR端口 | 8個終端模塊,16PIN輸出排針 |
| 輸入I/O端口 | 1個終端塊,2PIN輸出排針,帶保護電路,支持0-5V數字輸入信號 |
| USB接口(前面板) | 1個MINIUSB接口 |
| 網絡擴展接口 | 1個RJ116PIN接口,用于擴展XPORT和WIPORT |
| CR-NET端口 | 3個終端模塊,4PIN排針,支持CR-NET控制總線,提供DC24V/1A的輸出電源 |
| 集成矩陣 | |
| AV矩陣模塊 | RCA連接頭,6路AV信號輸入,2路AV信號輸出 |
| VGA切換模塊 | 3路VGA信號輸入,1路VGA信號輸出,外加1路PC監視器直通輸出 |
| 獨立信號輸入端口 | 1路麥克風信號輸入 |
| 前面板操作功能 | |
| 編碼開關方式的旋鈕 | 可用于控制主音量、麥克風音量和VGA矩陣矩陣切換 |
| 9個功能按鍵 | 用于AV矩陣切換和旋鈕功能選擇 |
| 32個LED燈 | 分別用于顯示主音量狀態、麥克風音量狀態、VGA矩陣狀態、AV矩陣狀態和紅外發射的狀態 |
| 紅外學習窗口 | 用于接收紅外信號 |
| 規格 | |
| 電源 | AC100V-240V自適應電源 |
| 靜態功耗 | 5W |
| 尺寸(MM) | 483(L)X 170(W)X 44(H) |
| 重量 | 約2.0kg |
