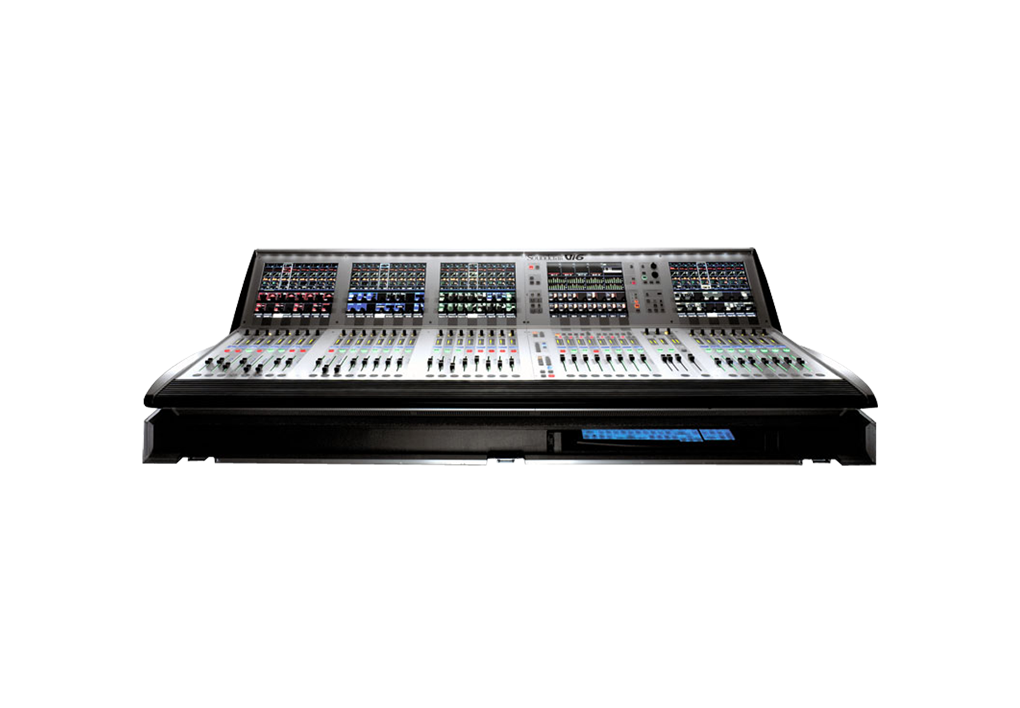

同時混音的最大通道數量

64 個單聲道輸入通道,35 個輸出通道。單聲輸入信道可連接成為立體聲通道。

插入點

可配置 24 個送出/返回插入對(可用 I/O 埠),并把它們分配到 64 個輸入或 35 個輸出信道中的任何信道。

直接輸出

如果配置足夠的物理 I/O 接口,全部 64 個輸入通道可以直接輸出。

母線

32 路編組 / 輔助 / 矩陣母線,加上 LCR3 路立體聲混音母線和 LR2 路監聽母線(最大可配置 16 路矩陣輸出。

I/O 標準現配置

本地接口箱輸入

16 路模擬線路輸入、3 路模擬路 / 線路輸入、1 路返講路輸入(安裝在控制接口上),8 對 AES / EBU 輸入,64 路 MADI 輸入。

本地接口箱輸出

16 路模擬線路輸出、8 對 AES / EBU 輸出、3 路 LCR 本地監聽 A 模擬線路輸出、2 路 LR本地監聽 B 模擬線路輸出、TB 模擬線路輸出和 64 通道 MADI 卡輸出。

本地界面箱可選件

經由光纖連接的 8信道 ADAT I/O 卡;經由 25 針 D 型連接器的 8通道 TDIF I/O 卡;注意:可選的 I/O 卡可替代標準的 MADI 卡。

舞臺箱輸入

64 路模擬話筒 / 線路輸入(遙控增益控制、48 伏幻象供電和 A/D 變換前的 100Hz 高通濾波器)。
可選擇的 4 x AES / EBU 輸入卡介(替代 8x 話筒輸入)。

舞臺箱輸出

2 路模擬線路輸出。
可選擇的 4 x AES / EBU 輸出卡介(替代 8x 話筒輸出)。

連接方式

本地接口箱到舞臺連接

標準配置為帶有 Neutrik EtherCon XLR 連接器 Cat5 或 Cat7 線纜。可選擇光纖纜適配卡。

最大距離

本地界面箱到舞臺箱,用 Cat5線纜為 100m;用 Cat7 線纜為 130m,方便的 GPIO:本地接口箱有 16個 GDIO 輸入和輸出;舞臺箱有 8 個 GPIO輸入和輸出。

MIDI

控制接口后面板,有 1 路 MIDI 輸入,2路 MIDI 輸出。

通道處理

輸入通道

模擬增益調節(遙控舞臺箱或本地話筒前置放大器);數字增益調節(±18dB);延時(0～100ms);高通和低通濾波器截止頻率可調;4 段參數 EQ;壓縮器、限幅器 + 噪聲門或咝聲消除器;外接處理器的插入點;可切換 LR 或 LCR 墩聲像位置的轉換開關;直接輸出可切換到任何 I/O 埠和可選擇直接輸出點的位置。

輸出通道

高通濾波器(可改變截止頻率);4 段參數 EQ;壓縮器;限幅器;延時器(0～1s);外接處理器的插點;聲像電位器(輸出母線到 LCR),LR 或 LCR 切換;母線供給射性;一根母線可路由到另外的母線:可分配的 1/3 倍頻程圖示式均衡器;可分配的 8 臺 Lexicon 多重效果處理器。

控制接口

輸入通道

32 個輸入推子,以兩個固定層面切換到 64 個輸入信道,3 個用戶自定議層,信道次序可由用戶設定,有 4 個 VistonicsII 觸摸屏,每個觸屏控制 8 個輸入處通道。
每個輸入通道還包含電動推子、啞音、獨奏、ISO 隔離和 F (用戶定義)開關,以及一個 LED 燈顯示調整量大小、并且巧能可以分配的旋鈕,它的功能可以選擇為增益、聲像、噪聲門限或 1 個用戶定義參數(共 2 個)。輸入通道電平和壓縮器電平表位于每個推子的上方。
輸入通道的推子還可以轉換為控制全部 32 個編組 / 輔助 / 矩陣,或者可以使用 “Follow Solo” 功能,控制輔助信道送出母線。

輸出

8 個功能可分配的輸出信道推子,加上 3 個 LR 和 C 主輸出推子和 16 個可分配的輸出旋鈕。輸出推子可控制 VCA (控制組)主輸出。
在特殊模式下,輸出區域可以擴展到 16 個推子,這時只有 24 個輸入通道推子可以使用(在這個模式下如果要控制所有 64 個通道,則需要使用 3 層來切換)。

其它

4 個啞音編組,16 個 VCA 編組,Snapshot 快照自動控制功能,對講控制,監聽控制包括監聽輸出電平、耳機電平和 Solo 增益調整。
